نمونه ای از مدلهای مختلف هاوزینگ فیلتر کارتریج از جنس استنلس استیل 304، استنلس استیل 316 قابل تامین توسط شرکت ابنیه پایدار سبز
سایر کاربردهای این فیلترها عبارتند از:
– پیش تصفیه RO (RO Pretreatment)
– خطوط تولید موادشیمیایی (Chemicals)
– صنایع نوشیدنی و نوشابه سازی (Beverages)
– صنایع حلالها (Solvents)
– هوای فشرده (Compressed Air)
– صنایع آرایشی و بهداشتی (Cosmetics)
– صنایع الکل سازی (Alcohol)
– آب تغذیه بویلرها (Boiler Feed Water)
این فیلترها با بدنه های (Housing) پلی اتیلنی، پلی پروپیلنی، استنلس استیل 304 و استنلس استیل 316 و 316L ( هوزینگ استیل) به صورت تک المانه، سه المانه، پنج المانه تا 15 المانه در انبار شرکت موجود بوده و جهت سازهای بزرگتر تا 150 المانه قابل طراحی و ساخت در کارگاه شرکت می باشند. فیلتر تعویضی کارتریج فیلترها، در سایزهای (ارتفاع های) ”40 , ”30 , ”20 , ”10 از جنس پلی پروپیلن (PP) به دو صورت اسفنجی (Spun) و تابیده (Wounded) با قدرت جداسازی مواد معلق از قطر 50 میکرون تا 0.5, 1,5 ,10 میکرون قابل سفارش و خریداری می باشد.
مشخصات فنی و ابعاد استاندارد هاوزینگ های میکروفیلتراسیون موجود در شرکت ابنیه پایدار سبز
| مدل | جنس بدنه | ارتفاع هاوزینگ mm A | قطر هاوزینگ mm D | اندازه و نوع ورودی خروجی inch | اندازه شیر تخلیه inch | ارتفاع المان (کارتریج) inch | تعداد المان در هوزینگ | حجم گذر آب در ساعت(max) |
| ABPSFH-10-3 | ss304 ss316L | 600 | Փ170 | 1″ thread | 1/2″ | 10″ | 3 | 11gpm/2.5m3/h |
| ABPSFH-10-5 | ss304 ss316L | 610 | Փ200 | 1-1/2″ thread | 1/2″ | 10″ | 5 | 17gpm/4.0m3/h |
| ABPSFH-10-7 | ss304 ss316L | 620 | Փ250 | 1-1/2″ thread | 1/2″ | 10″ | 7 | 25gpm/5.5m3/h |
| ABPSFH-20-3 | ss304 ss316L | 850 | Փ170 | 1″ thread | 1/2″ | 20″ | 3 | 24gpm/5.4m3/h |
| ABPSFH-20-5 | ss304 ss316L | 860 | Փ200 | 1-1/2″ thread | 1/2″ | 20″ | 5 | 40gpm/9.0m3/h |
| ABPSFH-20-7 | ss304 ss316L | 870 | Փ250 | 2″ thread | 1/2″ | 20″ | 7 | 56gpm/12.0m3/h |
| ABPSFH-30-7 | ss304 ss316L | 1120 | Փ250 | 2-1/2″ Fhange | 1/2″ | 30″ | 7 | 85gpm/20.0m3/h |
| ABPSFH-30-15 | ss304 ss316L | 1420 | Փ350 | 3″ Flange | 1/2″ | 30″ | 15 | 120gpm/27.0m3/h |
| ABPSFH-40-7 | ss304 ss316L | 1370 | Փ250 | thread 2-1/2″ Flange | 1/2″ | 40″ | 7 | 125gpm/28.0m3/h |
| ABPSFH-40-15 | ss304 ss316L | 1660 | Փ350 | Flange3″ | 3/4″ | 40″ | 15 | 250gpm/56.0m3/h |
| ABPSFH-40-27 | ss304 ss316L | 1770 | Փ450 | Flange4″ | 3/4″ | 40″ | 27 | 460gpm/105.0m3/h |
| ABPSFH-40-60 | ss304 ss316L | 2150 | Փ700 | Flange5″ | 1′” | 40″ | 60 | 1000gpm/225.0m3/h |
همانطور که در جدول مربوط به انتخاب فیلترهای کارتریج ملاحظه می گردد. فیلتر کارتریج صنعتی معمولاً در سایز های 20 اینچ، 30 اینچ و 40 اینج ساخته می شوند. هوزینگ های استنلس استیل در کارتریج فیلتر ها، بیشتر در صنایع غذایی، صنایع داروسازی و صنایع نظامی کاربرد دارند. کلیه قسمتهای کارتریج فیلترهای مورد استفاده در خط تولید داروسازی معمولاٌ قابل باز شدن و پیاده شدن می باشند تا به راحتی بتوان آن را شستشو داد و تمیز نمود.
در شکل زیر سه لایه بافت یک فیلتر کارتریج اسفنجی (ملت بلون Melt Blown) با کیفیت مناسب، نشان داده شده است.
فیلترهای کارتریج اسفنجی یا الیافی پس از یک مدت کارکرد، با حذف مواد معلق در آب، کم کم دچار گرفتگی می شوند. هر چقدر مواد معلق موجود در آب (TSS) بیشتر باشند، این گرفتگی زودتر اتفاق می افتد و فیلتر کارتریج زودتر بایستی تعویض گردد. شکل زیر گرفتگی یک فیلتر کارتریج 5 میکرون با ارتفاع 10 اینچ را نشان می دهد.

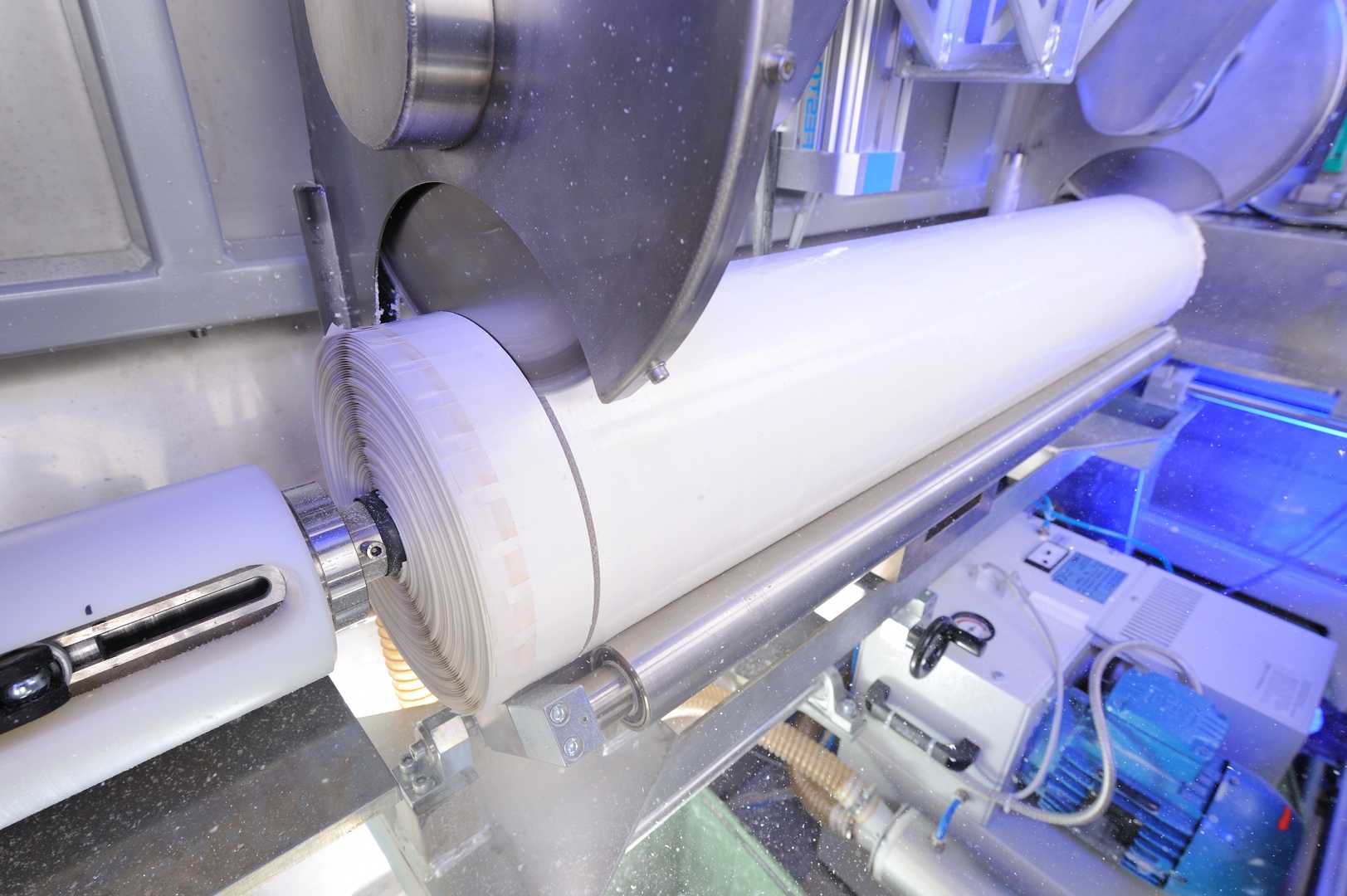

lanxess-lewabrane-b400-le-asd-membrane-data-sheet
نحوه تشخیص گرفتگی فیلترهای کارتریج:
اگر بدنه فیلتر کارتریج شفاف باشد (هوزینگ شفاف) ، بعضاٌ بازرسی و تشخیص چشمی شاده ترین راه برای تشخیص گرفتگی المان کارتریج فیلتر می باشد. اما در فیلترهای کارتریج با بدنه غیر شفاف، دو راه برای تشخیص گرفتگی فیلتر وجود دارد.
الف-نصب فشارسنج از قبل و بعد از کارتریج فیلتر و جمع بندی در مورد اختلاف فشار قبل و بعد از فیلتر
ب-اندازه گیری دبی قبل و بعد از هوزینگ کارتریج که با افت میزان دبی، متوجه گرفتگی فیلتر خواهیم شد.
نحوه رفع گرفتگی فیلترهای کارتریج تصفیه آب:
در سیستم های کوچک صنعتی و نیز دستگاههای تصفیه آب خانگی، بهترین کار تعویض فیلتر کارتریج میکرونی (اعم از الیافی یا رشته ای)می باشد.
در سیستمهای بزرگ صنعتی، امکان بک واش کارتریج فیلترها با دبی حدوداٌ دو برابر دبی نرمال وجود دارد. همچنین در برخی منابع استفاده از محلول اسیدی جهت شستشوی معکوس فیلترهای میکرونی یا فیلتر کارتریج ها را مطرح نموده اند. در این موارد محفظه یا بدنه فیلتر (فیلتر هوزینگ) حتماٌ بایستی از جنس استنلس استیل یا PP یا PVC باشد و این روش جهت فیلترهای با بدنه کربن استیل و پوشش اپوکسی پیشنهاد نمی گردد.
|
فیلترهای کارتریج استنلس استیل
در صنایع دارویی، غذایی، نظامی و دفاعی، استفاده از فیلترهای کارتریج و نیز بدنه فیلتر کارتریج از جنس استنلس استیل 316 و یا استنلس استیل 304 بسیار متعارف می باشد. این فیلترها در اشکال مختلف و اندازه های مختلف 10 اینچ، 20 اینچ، 30 اینچ و 40 اینچ ساخته می شوند. در شکل های زیر چندین نمونه به همراه نقشه شماتیک و ابعاد آنها نشان داده شده است. از انواع مختلف محفظه های فیلتر کارتریج استنلس استیل از ویژگی های مهم فیلترهای کارتریج استنلس استیل، مقاومت آنها در دمای بالا (تا 120درجه سانتی گراد) و تحمل فشارکاری بالا می باشد. همچنین این فیلترها قابل شستشو می باشند و این ویژگی معمولاٌ هزینه بالای آنرا توجیه می نماید. چرا که زمان تعویض کارتریج فیلترهای استنلس استیل طولانی گشته و هزینه نگهداری کاهش می یابد.
نمونه فیلترهای کارتریج استنلس استیل
فیلترهای کارتریج استنلس استیل
فیلم بکارگیری فیلتر کارتریج در تصفیه خانه آب آشامیدنی پیش از مرحله فیلتراسیون اسمز معکوس (RO)
کارتریج فیلتر ساخت شرکت ابنیه پایدار سبز
فیلترهای میکرونی با شستشوی اتوماتیک
انواع مختلف میکرو فیلترها
انواع مختلف فیلتر کارتریج
راهنمای کاربرد و انتخاب فیلتر کارتریج با مواد سازنده مختلف
راهنمای انتخاب و نامگذاری سر و ته فیلترهای کارتریج با کاربرد های خاص
راهنمای بکارگیری و راندمان کارتریج فیلترها با کیفیت ها و اشکال مختلف
نمونه ای از کیفیت ضعیف یک فیلتر به ظاهر استنلس استیل
فیلتر کارتریج، فیلتر کارتریجی، فیلتر کارتریج 1 میکرون، فیلتر کارتریج 5 میکرون، فیلتر کارتریجی استخر، فیلتر کارتریجی تصفیه آب، فیلتر کارتریج pp، فیلتر کارتریجی
هایوارد، فیلتر کارتریج 40 اینچ، فیلتر کارتریج روغن، فیلتر کارتریج صنعتی، قیمت فیلتر کارتریج 5 میکرون، قیمت فیلتر کارتریج، قیمت فیلتر کارتریج 5 میکرون، قیمت کارتریج فیلتر پکیج، قیمت فیلتر کارتریج ها، قیمت فیلتر کارتریجی، فیلتر کیسه ای صنعت یاران، فیلتر کیسه ای چیست، فیلتر کیسه ای هواساز، فیلتر کیسه ای f9، فیلتر کیسه ای آب، فیلتر کیسه ای پارچه، فیلتر کیسه ای g4، فیلتر کیسه ایی، فیلتر کیسه ای در هواساز، فیلتر دستگاه تصفیه آب آکواجوی، فیلتر دستگاه تصفیه آب کووی، فیلتر دستگاه تصفیه آب روبن، فیلتر دستگاه، کارتریج فیلتر 5 میکرون، کارتریج فیلتر 1 میکرون
تصفیه آب اسپادانا، فیلتر دستگاه تصفیه آب cck، فیلتر دستگاه تصفیه آب خانگی، فیلتر دستگاه تصفیه آب خانگی c.c.k بسته سه عددی، دستگاه تصفیه آب تک فیلتر clean water، فیلتر ممبران ، دستگاه تصفیه آب فیلمتک مدل 13-layout، فیلتر uv دستگاه تصفیه اب، خرید فیلتر uv دستگاه تصفیه آب، فیلتر uv دستگاه تصفیه آب، دستگاه تصفیه آب 5 فیلتر، دستگاه تصفیه آب 6 فیلتر، قیمت دستگاه تصفیه آب 6 فیلتر، دستگاه تصفیه آب خانگی 6 فیلتر، دستگاه تصفیه آب آکوا 6 فیلتر، قیمت فیلتر دستگاه تصفیه آب خانگی
قیمت فیلتر دستگاه تصفیه آب آکواجوی، قیمت فیلتر دستگاه تصفیه آب ایزی ول، قیمت فیلتر دستگاه تصفیه آب خانگی آکواجوی، قیمت فیلتر دستگاه تصفیه آب تایوانی، قيمت فيلتر دستگاه تصفيه آب، قیمت فیلترهای دستگاه تصفیه آب، قیمت فیلترهای دستگاه تصفیه آب خانگی، فروش فیلتر دستگاه تصفیه آب، خرید فیلتر دستگاه تصفیه آب، خرید فیلتر دستگاه تصفیه آب خانگی، مرکز فروش فیلتر دستگاه تصفیه آب در تهران، فروش دستگاه تولید فیلتر تصفیه آب، قیمت فیلتر دستگاه تصفیه آب خانگی، قیمت فیلتر دستگاه تصفیه آب آکواجوی، قیمت فیلتر دستگاه تصفیه آب تایوانی، قیمت فیلتر دستگاه تصفیه آب خانگی آکواجوی
قیمت فیلترهای دستگاه تصفیه آب، قیمت فیلترهای دستگاه تصفیه آب خانگی، فیلتر کارتریج تصفیه آب، فیلتر کارتریجی صنعتی، فیلتر کارتریجی پتروشیمی، فیلتر کارتریجی استخر، فیلتر کارتریجی تصفیه آب ، فیلتر کارتریج pp، کارتریج فیلتر پکیج، فیلتر تصفیه آب کارتریجی ایوا، فیلتر کارتریج چیست، فیلتر کارتریجی، فیلتر کارتریجی چیست
فیلتر کارتریجی تصفیه آب ، فیلتر کارتریجی صنعتی ، فیلتر کارتریجی هایوارد، فیلتر کارتریجی ایمکس، فیلتر کارتریجی روبن، فیلتر روغن کارتریجی، فیلترهای کارتریجی، فیلتر کارتریجی تصفیه آب، فیلتر کارتیج تصفیه آب، فلتر کارتریجی تصفیه آب ایوا، قیمت فیلتر کارتریج ، قیمت فیلتر کارتریج 5 میکرون، قیمت فیلتر کارتریجی، قیمت فیلتر کارتریج ها، قیمت کارتریج فیلتر پلی فسفات، قیمت کارتریج فیلتر پکیج، فروش فیلتر کارتریج، خرید فیلتر کارتریج، قیمت فیلتر کارتریج، قیمت فیلتر کارتریجی
قیمت فیلتر کارتریج 5 میکرون، قیمت فیلتر کارتریج ها، قیمت کارتریج فیلتر پلی فسفات ، قیمت کارتریج فیلتر پکیج، قیمت فیلتر کارتریجی، قیمت کارتریج فیلتر پلی فسفات، فیلتر کارتریج آنتی باکتریال، کارتریج فیلتر اصفهان، انواع فیلتر کارتریج، فیلتر کارتریج استیل، قیمت فیلتر کارتریج استیل، فیلتر کارتریج در مشهد، مشهد فیلتر کارتریج، قیمت فیلتر کارتریج 5 میکرون، فیلتر کارتریج مواد شیمیایی، میکرو فیلتر، میکرو فیلتر تصفیه آب، فیلتر کارتریج اطلس، فیلتر استریل
هوزینگ فیلتر کارتریج، هوزینگ فیلتر میکرونی استنلس استیل، فیلتر کارتریج فیلنر آب از جنس استنلس استیل، هوزینگ استنلس استیل ضد زنگ 304 سایز 40 اینچ 7 المانه، هوزینگ استنلس استیل ضد زنگ 316 سایز 40 اینچ 10 المانه، هوزینگ فیلتر کارتریج استنلس استیل ضد زنگ 316L سایز 20 اینچ 5 المانه، فیلتر های مش استیل، سو فیلتر، هوزینگ سو فیلتر 10 اینچی، هوزینگ استیل، سو فیلتر، فیلتر جانبو، کاتالوگ فیلترهای صنعتی، خط تولید فیلتر آب، قیمت هوزینگ تصفیه آب
تولید کننده فیلتر pp، تولید فیلتر تصفیه آب مشهد، قیمت فیلتر آب جامبو، فیلتر تصفیه آب ایرانی، Sou filter فیلتر آب پکیج، نصب هوزینگ جامبو، هوزینگ جامبو 20 اینچ، دستگاه ساخت فیلتر تصفیه آب، هوزینگ جامبو یوسفی، قیمت فیلتر جامبو تایوان، فیلتر الیافی جامبو، ابنیه پایدار سبز، فیلتر خشابی، فیلتر صنعتی دستگاه پرس
فیلتر کربن اکتیو, آشغالگیر, فیلتر کربن فعال, آشغالگیر مکانیکی
فیلترهای کارتریج
فیلتر کارتریج یا فیلتر میکرونی معمولا در جایی که میزان مواد معلق در سیال کمتر از PPM 100 باشد مورد استفاده قرار می گیرد. این فیلترها غالبا در بخش های پیش تصفیه یا به عنوان فیلتر شفاف ساز نهایی (Polishing Filter) به کار می روند.
در فیلتر کارتریج ذرات موجود در سیال در زمان عبور از فیلتر در میان مدیوم فیلتر گیر کرده و مایع فیلتر شده به صورت شفاف از این فیلتر خارج می شود. این نوع فیلترها ۱۰۰ درصد از الیاف ppساخته می شوند. این فیلتر ها در دسته فیلتر های عمقی قرار میگیرند. بدین معنی که جریان سیال بصورت عمودی از لایه خارجی به سمت لایه داخلی فیلتر حرکت می کند. ذرات ریز موجود در سیال در لایه های داخلی این فیلترها به دام می افتند و ذرات درشت تر در لایه های بیرونی قرار می گیرند.
این نوع فیلترها با قدرت جداسازی مواد جامد به قطر های ۰٫۵ ، ۱، ۵ و ۱۰ تا ۱۰۰ میکرون و در طول های ۱۰ ، ۲۰ ، ۳۰ و ۴۰ اینچ و قطر های ۲/۵ و ۴/۵ اینچ موجود می باشند. عمده کاربرد این فیلترها در حذف ذرات معلق آب و کاهش TSSمی باشد. فیلتر کارتریج های عمقی دارای افت فشار کم و ظرفیت جداسازی تقریبا پایینی می باشند. این فیلترها طول عمر نسبتا کمی دارند و دارای قابلیت شستشو ی معکوس نیستند.
فیلتر کارتریج پلی پروپیلن ملت بلون (Melt Blown Polypropylene Cartridge Filter) و فیلتر الیاف تابیده ( Wound Cartridge Filter) دو نوع متداول فیلتر میکرونی هستند که مورد استفاده قرار می گیرند.
حداکثر دمای عملیاتی فیلترهای ملت بلون ۷۵ درجه سانتی گراد است ولی در فیلتر الیاف تابیده بسته به نوع نخ مورد استفاده میتواند تا ۱۲۰ درجه سانتی گراد هم باشد.
همچنین بسته به نوع هوزینگ فیلتر مورد استفاده فیلتر میکرونی، با کپ ابتدایی و انتهایی در اشکال مختلف عرضه می شود.
